智能雷達物位計與高頻雷達物位計都屬于非接觸式測量，微波信號通過天線發射與接收。天線可以有各種類型：絕緣棒式、錐形嗽叭式、拋物面式。

　　絕緣棒天線通常用聚四氟乙烯、聚丙烯等高分子材料制成，耐腐蝕性能較好，可用于強酸、堿等介質。但微波發射角較大(約30°)，對于罐內結構較復雜的情況，干擾回波會較多，有時調試較復雜。

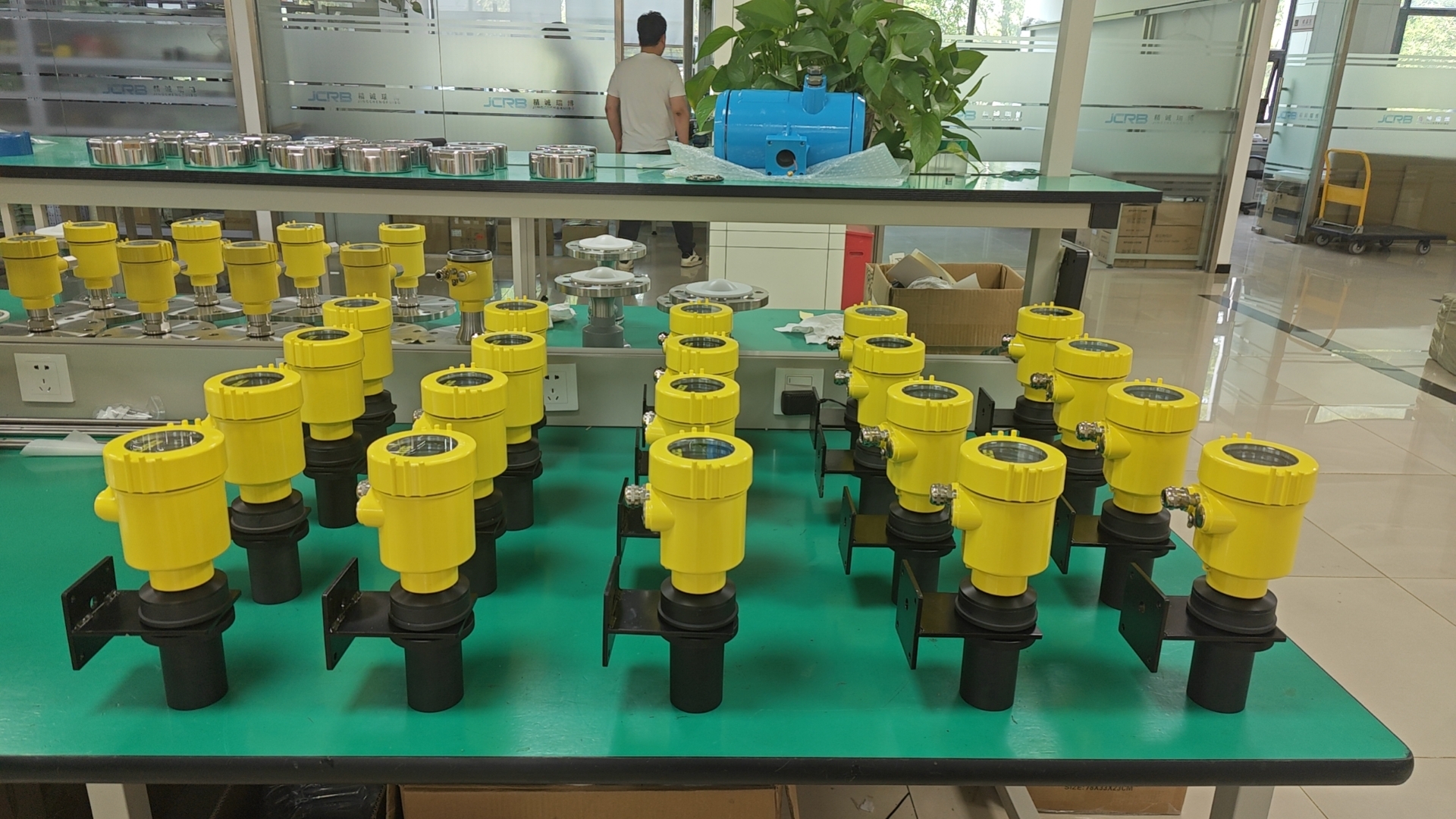

　　雷達物位計天線的發射角與嗽叭直徑及頻率有什么關系

　　6.8GHz智能雷喇叭天線與26GHz嗽叭直徑及頻率的對比見下表：

　　微波頻率：

　　6.8GHz? C 波段? 26GHz? K 波段

　　天線尺寸/mm：

　　φ96 φ146 φ196 φ242 φ46 φ76 φ96 φ121

　　波束角(°)：

　　30 20 16 14 18 12 8 6

　　在同頻率下，錐形喇叭直徑越大，發射角越小。拋物面天線發射角最小，約4°,但天線尺寸更大。如果用C波段，直徑達φ242，開孔尺寸要≥250mm，安裝使用不太方便。發射角小，微波能量集中，可測較遠距離(或較低介電常數的物料，也能有較強回波)，由于波束范圍小，干擾回波少，可以測量較狹的料倉。
